WebRTC Peer Connection Example – Server

March 12, 2022 by walter

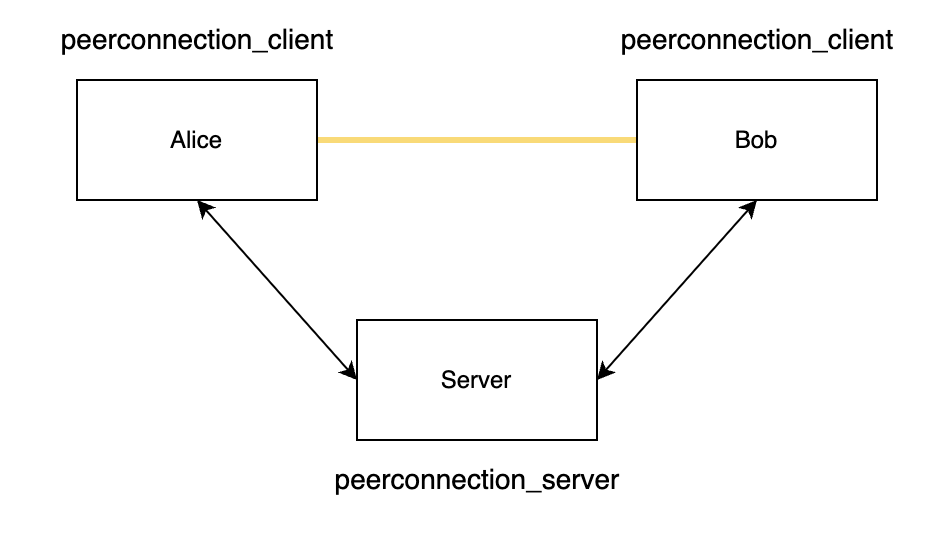

Overview

1. 启动了一个 peerconnection server，也就是一个简单的 web server 用来在两个 client 之间交换信令，比如 SDP, ICE candidate

2. 启动了两个 peerconnection client, 直接连接进行音频和视频媒体数据的传输

Windows peerconnection example

peerconnection server

• server 比较简单，启动一个 HTTP server, 接受 client 的连接， 将接收的数据在 client 之间进行交换

两个 client 都连接到 server 上， 发送 HTTP 请求 /signin ， server 把它作为一个成员(ChannelMember)加到内存中的成员列表中(PeerChannel.members)

这里有一个蹩脚的设计， 由于 server 提供的是 Http 服务，它不会主动发起请求到 client
总是等 client 来要数据(/wait)，server 发现有消息缓存在内部队列(ChannelMember.queue_)中，它才把消息以 HTTP 响应告诉 client.

如果使用的是双向的 websocket 协议，就没这么麻烦了，当然这只是一个示例，怎么简单怎么来。

＊启动命令:

C:\webrtc-checkout\src\out\Default\peerconnection_server.exe --port=8888

peerconnection client

client 相对麻烦一些，既要通过 server 彼此之间交换信令（sdp, candidate）, 还要获取本地的音视频媒体流，发送到对端，接收远端传来的媒体流，在本地回放。

• 而且 client 还要处理 GUI 上与用户的交互

＊启动命令

C:\webrtc-checkout\src\out\Default\peerconnection_client.exe --autoconnect

Main Flow

sequenceDiagram
participant alice
participant server
participant bob
alice->>server: sign in
server-->>alice: alice's id
bob->>server: sign in
server-->>bob: bob's id, alice's name, id
alice->>server: wait
server-->>alice: bob's name, id
alice->>server: offer(sdp)
server-->>alice: ok
bob->>server: wait
server-->>bob: offer(sdp)
bob->>server: answer(sdp)
server-->>bob: ok
alice->>server: wait
server-->>alice: answer(sdp)
alice->>server: candidate
server-->>alice: ok
bob->>server: candidate
server-->>bob: ok
alice->>server: wait
server-->>alice: bob's candidate
bob->>server: wait
server-->>bob: alice's candidate
alice->>server: sign_out
server-->>alice:ok
bob->>server: sign out
server-->>bob: ok

通过以上的信令交互， Alice 和 Bob 交换了彼此的 SDP 和 Candidate, 这样就可以搭建 PeerConnection，以 RTP 来传输彼此的音视频数据了

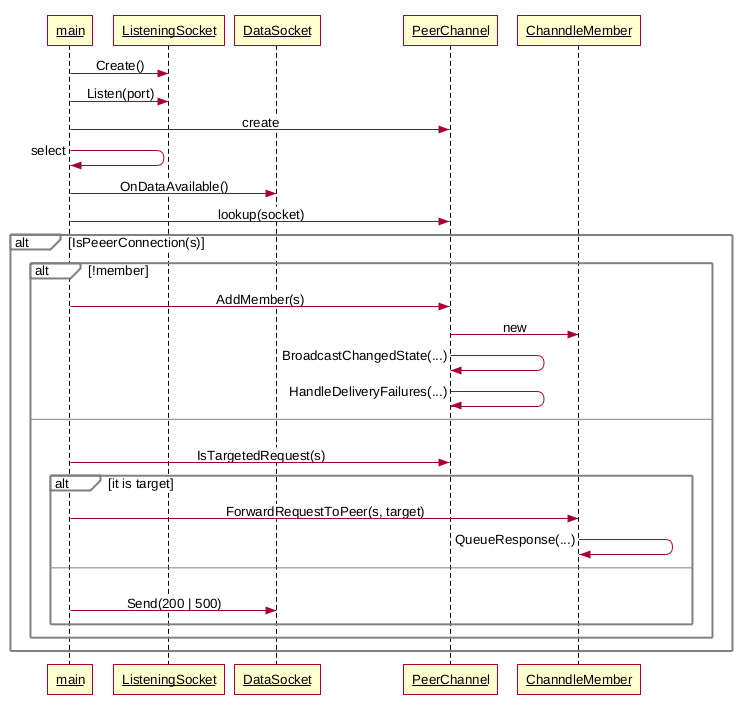

participant main
participant ListeningSocket as ls
participant DataSocket as s
participant PeerChannel as clients
participant ChanndleMember as member

main->ls: Create()
main->ls: Listen(port)
main->clients: create
main->main: select
main->s: OnDataAvailable()
main->clients: lookup(socket)
alt IsPeeerConnection(s)

    alt !member
       main->clients: AddMember(s)
       clients->member: new
       clients->clients: BroadcastChangedState(...)
       clients->clients: HandleDeliveryFailures(...)

    else
       main->clients:IsTargetedRequest(s)
       alt it is target
         main->member: ForwardRequestToPeer(s, target)
         member->member: QueueResponse(...)
       else
         main->s: Send(200 | 500)
       end
    end
