FreeSWITCH 架构设计之快与脆

大纲

前段时间我给 FreeSWITCH 修过一个 mod_dialplan_xml 的 use-after-free，为了搞清楚那个悬空指针从哪来，把 switch_core_session.c 和状态机那几个文件翻来覆去读了好几遍。读着读着冒出来一个更大的问题：这么一套东西——SIP 协议栈、媒体处理、拨号计划、会议、录音、脚本引擎——它凭什么敢全塞进一个进程里跑？

放到今天，但凡有人画一版这样的架构图交上去评审，多半会被问一句："为什么不拆微服务？"可 FreeSWITCH 不但没拆，也不是我们通常说的那种"单进程多线程"——它是 switch_core 内核加一堆 dlopen 进来的模块，介于两者之间的一个物种。

这篇想把这个问题讲清楚：它的状态边界到底划在哪里，这种架构为什么快、又为什么脆，以及为什么这套结构做不成今天意义上的高性能 SFU。 一句话先撂这儿——它又快又脆，是同一个原因。

SFU（Selective Forwarding Unit，选择性转发单元）：多方视频里负责把每个人的视频流"转发"给其他人的服务器，只转发、不解码不混合，是现在实时视频的主流方案。后面会专门讲为什么 FreeSWITCH 干不好这活。

状态边界划在哪：session 是原子，模块是插件

要理解一个系统的架构，先别看它有多少个模块，先看它的状态归谁管。状态边界一划清楚，性能和故障的来龙去脉就都顺了。

FreeSWITCH 的答案很干脆：状态归 session，一路呼叫一个 session，一个 session 一个线程一台状态机。

一路呼叫（call leg）进来，switch_core 建一个 switch_core_session_t。这个结构体里挂着一个 switch_channel_t（通道，装呼叫状态、主被叫、通道变量）和一个 switch_media_handle_t（媒体句柄）：

struct switch_core_session {
    switch_channel_t *channel;
    switch_media_handle_t *media_handle;
    /* ... */
};

session 一旦建好，switch_core_session_thread_launch() 就给它拉一个专属线程，线程里跑 switch_core_session_run()，也就是那台有限状态机。呼叫的一生，就是在这些状态之间流转：

CS_NEW → CS_INIT → CS_ROUTING → CS_EXECUTE → CS_EXCHANGE_MEDIA
       → CS_HANGUP → CS_REPORTING → CS_DESTROY

每到一个状态，状态机先调创建这个 session 的 endpoint 模块（比如 mod_sofia，SIP 那一层）自己实现的 state handler；模块处理完返回 SWITCH_STATUS_SUCCESS，再走通用的处理逻辑，把 channel 推到下一个状态。

这里就是状态边界：

• session/channel 是状态的原子单位。 一路呼叫的全部状态，都在它自己的结构体里、它自己的线程里。呼叫之间天然隔离——A 的线程崩了，理论上不该动到 B 的状态。
• 模块不是独立的服务，是这台状态机上的插件。 mod_sofia、mod_dptools、mod_conference 这些，都是往状态机的某个钩子上挂回调。它们没有自己的进程、自己的地址空间，跑的是同一个 switch_core、访问的是同一批全局结构。

那如果另一个线程想动某个 session 呢？比如你在 fs_cli 里敲个命令要挂断某路呼叫，发命令的是另一个线程。FreeSWITCH 只留了一道安全门：

switch_core_session_t *switch_core_session_locate(const char *uuid);

拿 UUID 去全局的 session_manager.session_table 哈希表里查，查到就给你一个加了读锁的指针。你可以安全地读它、改它、给它发消息，用完必须 switch_core_session_rwunlock() 解锁，而且——官方文档明说了——别锁超过几毫秒，否则你就把别的线程都堵在门外了。

看懂这道门，你就看懂了整个架构的取舍：跨 session 的一切访问，都要过这把锁。 锁的存在说明它们共享地址空间；锁要求"快进快出"，说明这个共享是有代价、需要小心伺候的。

状态归 session，模块是插件，跨线程访问只有 session_locate 这一道加锁的门。 记住这三句，下面所有的"快"和"脆"，都是从这里长出来的。

为什么不拆微服务：信令和媒体，谁跟谁住一起

现在回到那个评审必问的问题：既然模块之间没有隔离，为什么不干脆拆成微服务，一个服务管 SIP，一个服务管媒体，一个服务管会议？

答案藏在电话系统一个最要命的特征里：信令和媒体，是一对必须频繁对话、又各自吃不同资源的冤家。

• 信令（SIP：谁打给谁、用什么编解码、什么时候挂）是 I/O 密集的，逻辑复杂但数据量小。
• 媒体（RTP：真正的语音视频包，一包接一包地流）里，转码、混音是 CPU 密集的，数据量大、对时延极其敏感。

它俩必须协同：媒体处理要知道信令协商出来的编解码是什么、要往哪个 IP 端口发、对方按了哪个 DTMF 按键、这路通道的音量该调多少。这些信息，信令那边天天在变。

现在做个选择题——信令和媒体，让它们跨进程，还是同处一个地址空间？

如果跨进程（也就是微服务那条路），每次媒体要用信令的状态，都得走一趟进程间通信：要么把状态在网络上序列化搬过去，要么两边共享一大坨状态再想办法保持一致。一路呼叫也许还好，几千路并发、每路每 20 毫秒一个媒体包，这个“搬运”的成本会把你压垮。信令一变、媒体那边要立刻感知，这中间的延迟和一致性问题，足够让人头疼一整年。

FreeSWITCH 的选择是：让它们住在同一个地址空间里。 媒体线程要看信令协商的结果？直接读 session->channel 上的变量就行，一次内存访问，没有序列化，没有网络往返，没有跨进程一致性。

这就是那“一利”：信令与媒体之间的信息传递成本，被压到了几乎为零。 一个 mod_conference 的输入线程，能直接从同一个 session 里读到刚解码好的媒体帧；一个媒体钩子（media bug）能就地插进媒体流里做录音、做检测，不用把音频数据拷来拷去、传来传去。对一个语音系统来说，这种“零成本对话”是它敢做那么多实时功能的底气。

凡事有一利就有一弊。既然选了同处一室，那就得接受同处一室的所有麻烦。

一利换一弊：没有隔离墙，一个野指针拖垮全场

同一个地址空间，意味着没有隔离墙。这个弊端有两个层次。

第一层，模块之间互相影响。 所有模块跑在同一个进程，共享同一个堆、同一批全局表（session_manager、全局哈希、事件系统）。mod_conference 里一个越界写，踩坏的可能是隔壁 mod_sofia 的数据。你在 C 里写模块，拿到的是整个进程的信任，而不是一个受限的沙箱。我修的那个 mod_dialplan_xml 的 use-after-free 就是个缩影——一个模块里的悬空指针，在 C 这种没有安全网的语言里，后果是整个进程层面的未定义行为，不是“这个模块返回个错误”这么客气。

第二层，信令与媒体互相影响。 它俩住一起，好处是对话便宜，坏处是互相干扰也便宜。媒体那边一段 CPU 密集的转码卡住了线程，信令的时序可能就跟着受影响；信令处理里一个阻塞调用没处理好，媒体的节拍（每 20ms 一帧那种精确节拍）就可能被打乱。你想给它们分别做资源隔离、分别限流、分别扩容——对不起，它们在一个进程里，资源是揉在一起的。

最直白的证据，是 FreeSWITCH 自己提供的一条调试命令：

fs_cli -x 'fsctl crash'

这条命令干嘛的？主动让 FreeSWITCH 崩溃，产生一个 core dump 用来调试。 注意，崩的是整个 freeswitch 进程，连同它上面当时所有的通话，一起没了。生产环境上如果你想抓个运行时快照，官方推荐 gcore $(pidof freeswitch)，文档里紧跟一句提醒：“This will briefly disrupt call processing in production”——它会短暂中断生产环境的呼叫处理。

一个进程，一个 core，所有通话共担生死。这就是“没有进程边界”最不加修饰的样子。放到微服务的世界里，一个媒体节点挂了，信令还在，别的媒体节点还在，受影响的是局部；放到 FreeSWITCH 里，进程就是那道唯一的边界，边界之内，同生共死。

用一张表把这笔账算清楚：

没有哪一列是纯粹的赢。FreeSWITCH 在它诞生的那个年代，为它要解决的问题，选了左边这一列。这个选择本身没错，错的是——拿着它去解一个它当年没打算解的问题。

时代的印记：为语音打磨的架构，扛不动视频转发

FreeSWITCH 2006 年就有了，快二十岁了。它早期一门心思做语音：PSTN 互通、IVR（交互式语音应答，就是“普通话请按 1”那套）、语音会议、录音、TTS/ASR。后来视频起来了，它也扩展去支持视频，但核心架构没有大改。历史悠久的系统，好处是稳、是久经考验，坏处是它骨子里刻着诞生那个年代的假设。而那些假设，是会过期的。

最典型的过期假设，就藏在它做不成高性能 SFU这件事上。

先把话说清楚：下面这几条是架构层面的推理，不是我拿它扛过几千路视频得出的实测数字——我没有那样的一手数据，不编。但从前面那套线程模型，能推出几条相当确定的结论。

第一，线程模型是为“路数不多的语音”设计的。 前面说了，一路呼叫一个线程一台状态机。到了会议（mod_conference），成本还要翻倍——ClueCon 上官方讲过，每个参会者要两个线程：一个 session 线程（管呼叫状态和媒体输出），一个会议输入线程（从这个 session 读媒体）。几十上百路语音，这个模型跑得很好；可 SFU 的典型场景是一个大房间里几百上千路视频流互相转发，你按“每人两线程”去铺，线程数、上下文切换、锁竞争会先于带宽把你顶到天花板。

第二，mod_conference 是“混音器”思路，不是“转发器”思路。 传统语音会议要做的是把大家的声音混成一路（mixing），这是 CPU 密集的活，也正是 FreeSWITCH 把信令媒体放一起、方便就地处理媒体的用武之地。可现代视频 SFU 的核心恰恰是不混、不转码，只做选择性转发——原样把 A 的视频包转给 B、C、D，把重活（解码、渲染）甩给客户端。一个从“混音”长出来的媒体架构，天生就没往“海量流的高效转发”这个方向优化过。

第三，视频 SFU 的性能瓶颈，和 FreeSWITCH 的优势不在一个维度。 FreeSWITCH 的强项是“信令和媒体贴得近、实时处理媒体便宜”；而 SFU 拼的是海量 UDP 包的高效转发、拥塞控制、丢包重传（NACK）、关键帧请求（PLI）、带宽估计这些视频转发专属的功课。这些不是靠“信令媒体住得近”就能白得的，得专门为视频转发去设计数据面。这也是为什么真要做大规模视频，业界普遍另起炉灶用 mediasoup、Janus、Jitsi 这类专职 SFU，而不是把 FreeSWITCH 硬掰成 SFU。

说到底，FreeSWITCH 不是“不好”，是“它为之优化的问题，和高性能视频转发不是同一个问题”。 拿一把为语音会议打磨了快二十年的锉刀，去干视频转发的活，不趁手是必然的——不是刀不好，是刀不对。

怎么判断一个老架构还值不值得用

把 FreeSWITCH 这一问琢磨透，其实能提炼出一套看任何老架构的方法，两步：

1. 先找它的状态边界。 状态归谁管、原子单位是什么、跨单位访问要过什么门（锁？消息？网络？）。FreeSWITCH 是“状态归 session、跨 session 过一把读锁”，这一句就决定了它又快又脆。接手任何一个系统，先把这句话找出来，后面大半的性能和故障问题都能对上号。

2. 再查它的时代假设有没有过期。 它诞生时要解的是什么问题、当时的硬件和场景什么样、这些假设今天还成立吗？FreeSWITCH 的假设是“路数不算多、以语音为主、实时处理媒体的成本要低”——在语音时代成立得漂亮，搬到“海量视频流转发”就集体失效。

一利一弊，从来不是玄学。把边界和假设这两样摆上台面，一个架构的利在哪、弊在哪、还适不适合你手上的活，基本就清楚了。

回到最开始那个评审现场——“为什么不拆微服务？”FreeSWITCH 的答案是：为了让信令和媒体的对话成本趋近于零，我甘愿放弃隔离。 这笔交易在语音时代划算，在视频时代不一定。它没有对错，只有合不合时宜。

架构说到这儿，下一篇接着扒那台状态机本身：switch_core_session_run() 里的状态流转，到底是怎么把一次呼叫的生老病死串起来的。

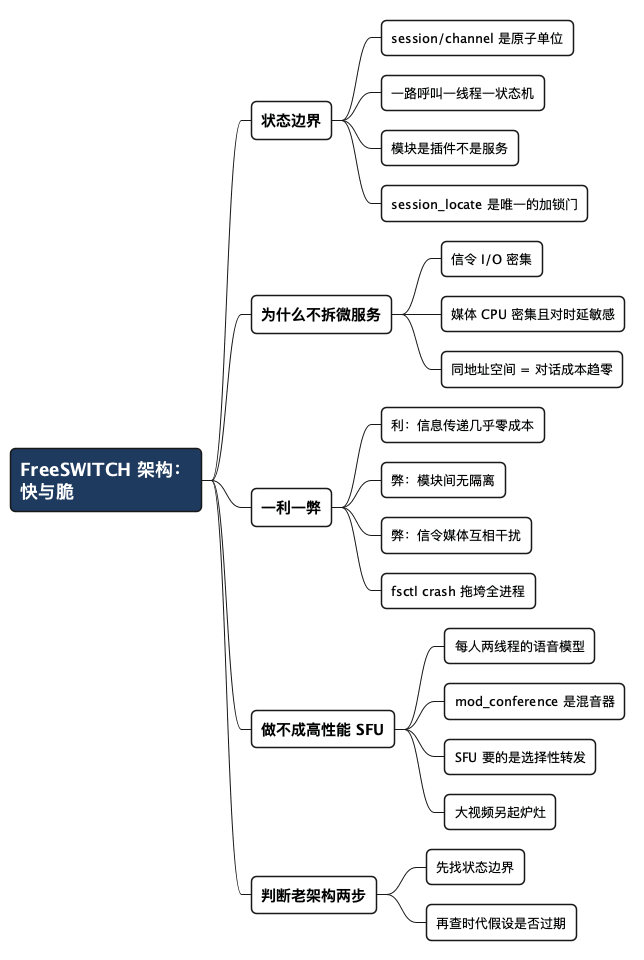

全文思维导图

@startmindmap
<style>
mindmapDiagram {
  node {
    BackgroundColor #F8F9FA
    RoundCorner 10
    Padding 10
    FontSize 13
  }
  :depth(0) {
    BackgroundColor #1E3A5F
    FontColor white
    FontSize 18
    FontStyle bold
  }
  :depth(1) {
    FontSize 15
    FontStyle bold
  }
  :depth(2) {
    FontSize 13
  }
}
</style>

* FreeSWITCH 架构：\n快与脆
** 状态边界
*** session/channel 是原子单位
*** 一路呼叫一线程一状态机
*** 模块是插件不是服务
*** session_locate 是唯一的加锁门
** 为什么不拆微服务
*** 信令 I/O 密集
*** 媒体 CPU 密集且对时延敏感
*** 同地址空间 = 对话成本趋零
** 一利一弊
*** 利：信息传递几乎零成本
*** 弊：模块间无隔离
*** 弊：信令媒体互相干扰
*** fsctl crash 拖垮全进程
** 做不成高性能 SFU
*** 每人两线程的语音模型
*** mod_conference 是混音器
*** SFU 要的是选择性转发
*** 大视频另起炉灶
** 判断老架构两步
*** 先找状态边界
*** 再查时代假设是否过期
@endmindmap
